前面講述完空調風系統風管的分類，風管的配件、閥門及附件，風機與風管的連接，風管的測定與檢查。這篇文章講述一下空調風系統中風管內的壓力分布，希望對大家有所幫助。
了解空調風系統的朋友們應該都知道，風管內的壓力分布隨著風機系統的不同會存在一定的差異，本篇文章就以主流的單風機系統與雙風機系統為例為大家講述一下風管內壓力分布的問題。
一、單風機系統的壓力分布
所謂的單風機系統就是指在整個空調系統內只設置一臺送風機，風機的作用壓頭要克服三個部分的阻力，即：從新風吸入口至空氣處理機組的整個吸入側的全部阻力、整個送風系統阻力、整個回風系統的阻力。通常情況下，為了維持房間正壓，就需要送入房間的風量大于從房間抽回的風量，多余的送風量就是維持房間正壓的風量，它會通過門縫、窗戶滲透出去。這一點對于凈化暖通行業從業者來說一定不陌生。

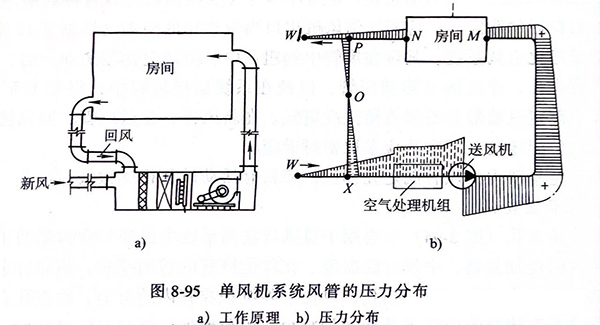

如下圖所示，即為只設置單風機的一次回風式空調系統的風管壓力分布。
具體如下：新風在風機的吸力作用下，由W點吸入，其相對壓力為0，新風與回風的混合點在風機吸入側，壓力必定為負壓，這也是負壓營造的條件。圖中W點為新風吸入口點，正常情況下其為項目所在地的標準大氣壓。M點為送風管道送風入口，也就是房間內的送風口點。N點為回風點，也就是房間內回風口點，其壓力值通常即為室內房間的正壓值。P點為回風管道與排風管道的分流點，X點即為新風與回風的混合點。
另外在單風機系統中，回風管道從N點的正壓變?yōu)閄點的負壓過程中，必然會存在一個相對壓力為0的點，所以在單風機系統風管壓力分布圖中，回風管道上會有過渡點O，此時△Pwx=△Pox，房間正壓點N到系統混合點X的阻力由房間正壓△P和風機吸力△Pwx共同作用克服。在不增設排風機的前提下，回風與排風的分流點P到W1的壓力差即為排風的動力。
由壓力分布圖分析可知：
在單風機系統中，如果不增設單獨的排風機，排風口必須設置在回風管道的正壓段，否則排風口會無法排出空氣。為了避免以上問題發生，工程中常常采用增設變頻排風機的方式，舒適性空調系統多連接在回風主管道上，工藝性空調系統（例如凈化空調系統）多采用單獨的排風系統，即為單獨在房間內增設排風口，與排風機相連。
單風機空調系統相比于雙風機空調系統簡單、空間占用小、投資低、運行成本低，所以常被業主所采納。但是單風機系統存在調節空間小，整個系統阻力大，空調機組風壓高，噪音大等問題。
二、雙風機系統的壓力分布
工程中將同時設置送風機和回風機的空調系統統稱為雙風機系統。雙風機系統通常是兩臺風機（送風機和回風機）壓力之和等于空調系統的總阻力，送風機的作用壓頭用來克服從新風進口到組合式空氣處理機組吸入側的阻力和送風風管系統的阻力，并為空調房間提供正壓，回風機的作用壓頭用來克服回風風管系統的阻力并減去正壓值（因?yàn)橛姓龎猴L(fēng)量的存在）。
同樣在雙風機系統中，不設置排風機的情況下，應將排風口設置在回風機的壓出段，防止無法正常排風，新風進口應在送風機的吸入段上（這也是目前組合式空調機組新風設置的主流模式）。
如上圖所示，即為設置有送風機和回風機的一次回風系統的空調風管壓力分布圖。需要注意的是，與單風機系統一樣，在排風與回風的分流點P和新風與回風的混合點X之間的管道壓力，必須使其從正壓變?yōu)樨?fù)壓，只有這樣才能保證一邊在排風的同時，一邊有新風吸入。
通常情況下，會在回風管道排風口之后設置風閥調節閥，增大PX之間的阻力，使其與新風吸入段WX的阻力和排風管道W1P阻力之和相同，此時我們發現其實在回風管道排風口之后設置的風閥調節閥即為0位閥，對應單風機系統的O點，只有這樣才能保證排風的同時，吸入新風，否則就會出現新風進不來的情況發生。這一現象在凈化空調系統調試過程中會經常遇到，大家可以在調試過程中反復觀察。
關于空調風系統：風管內的壓力分布的內容就為大家講述到此，大家如果還想要了解更多的暖通行業知識，可以點擊下面的搜索框進行檢索。
