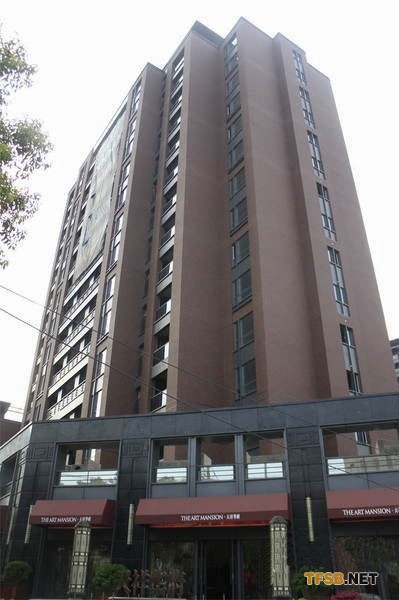

上海天祥華府位于閘北柳營路平型關路交叉口，天祥華府地上總建筑面積約36664.7㎡均為高層建筑，該項目是住宅項目，項目外立面風格是老上海的紅磚風格，顏色耐看且不易褪色，整個小區由四棟樓組成，層高分別在4-15層不等，共有三個出入口，柳營路上為車行通道，車輛直接開往地下室，達到人車分流，同時地下停車庫可直接乘坐電梯刷卡入戶，省卻停車?yán)@路的煩惱。另在平型關路上還有兩個人行通道，方便出行。天祥華府的戶型面積在89-199平米之間，戶型有88-89平米2房，3房115、133、144、150平，4房177平米，配備中央空調，地暖，地送風新風，全部精裝，一共200套房源，該項目全部走地送風新風系統選用雙向流新風機加一臺過濾PM2.5的凈化箱。
二．圖片

三．項目名稱

上海天祥華府地送風雙向流新風機帶過濾PM2.5工程（浙江普瑞泰環境設備科技有限公司中標）。

四、新風機設備配備:

雙向流新風機ST-37/D,200臺，過濾pm2.5的凈化箱200臺

五．雙向流設計說明

普瑞泰新風系統設計說明

一、 工程概況

本工程為A戶型住宅項目

這里設計為雙向流通風機新風系統方案

二、 新風系統設計說明

（1）設計依據

1、《采暖通風與空氣調節設計規范》GB50019-2003

2、《室內空氣質量標準》GB/T18883-2002

（2）設計原則

1、定義新風設計范圍――――本次新風涉及范圍包括臥室、起居室、餐廳。

2、確定新風風量――――根據新風行業標準確定最小新風量，提供足夠的新鮮空氣量。

3、根據客戶需求，加裝高效過濾箱，有效過濾PM2.5，并保證新風量和新風輸送壓強

4、采用地送風方式輸送新風和排風

（3）設計新風量

1、滿足民用建筑人均所需最小新風量30m3/h（GB/T-18883-2002）,同時按照新風行業設計標準，保證房間每小時換氣0.8—1次，確定房間最小新風量。

2、新風量計算方法按照 ： 新風面積（㎡）×層高×換氣次數（次/h）=所需新風量（m³/h） 計算新風量

3、安裝高效過濾箱，采用地送風方式需注意壓強損失

3、本次設計選取新風換氣次數為0.8—1次/小時，層高為2.5米，新風面積90平米，新風量為270m³/小時。

4、因?yàn)榧友b高效過濾箱帶地送風系列，考慮到新風系統壓力損失，需采用更大風量的機器

5、保證室內空氣達到衛生標準并根據節能通風標準確定排風換氣量。

（4）系統說明

1、設備放置位置在設備陽臺，采用吊頂安裝。

2、在主要房間：臥室、起居室、餐廳安裝地送風口。

3、用135×32mm的地送風扁管連接到各個房間，采用1分5分歧器與主管相連。

4、使用ST-37/D直流型雙向流通風機，并連接高效過濾箱。

        六．新風系統扁平管地送風(地板出風)的優勢及新風管道安裝技術的要求

新風系統送風管道的選擇當中，扁平管地送風(地板出風)的優勢明顯，地板送風的送風口一般與地面平齊設置和安裝于踢腳線中心位置，地面需架空和開槽，下部空間用作布置送風管或直接用作送風靜壓箱，新鮮的空氣通過地板扁平管道輸送進入室內，與室內空氣發生熱質交換后從房間上部（頂棚天花或者工作區之上）的出風口及時排出。20世紀70年代以來，歐洲開始應用到辦公樓建筑。特別是80年代中期，英國倫敦的Lloyd，s大樓和香港匯豐銀行采用下送風空調系統的成功，引起各國空調技術界的關注。

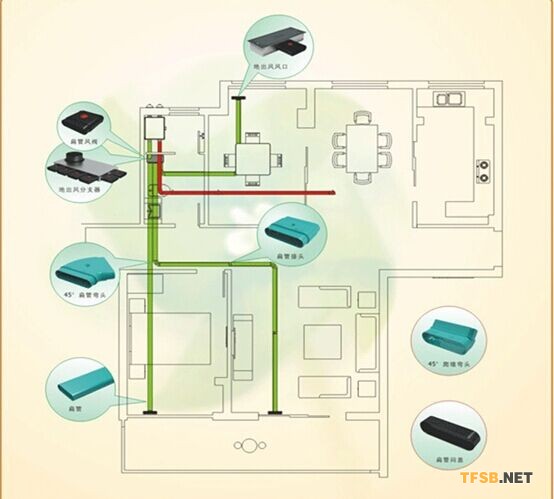

地送風示意圖

扁平管地送風(地板出風)的優勢：

1、便于建筑物重新裝修和現有建筑的層高的局限度

    當辦公室用途改變，需要重新布置、裝修時，設置在活動地板上的送風口易于變動，且地板下部空間可方便電力線路、通訊線路、水管等的重新安裝，這可大大地降低重新裝修的費用。據日本經驗，僅勞動力就可節約32％。地板送風系統可以用于建筑物翻新改造，雖然加高地板會遇到樓層高度、樓梯和電梯?？课恢玫恼{(diào)整、衛生間地面的抬高等問題，但是這些問題可以通過地板開槽得到解決。另外，靜壓箱的安裝過程是一個相對簡單的過程，對其他建筑結構的破壞可以減小到最小。

2、局部氣候環境的個人控制

    采用靜壓箱地板送風后，送風口一般與地面平齊設置或者安裝于踢腳線，散流器直接送風至工作崗位。使用者既能控制風量也能控制出風的方向，很明顯地提高了個人的舒適度。使用靜壓箱送風使混凝土樓板變成了一個蓄熱層，因此減少了溫度的波動和峰值冷負荷。

3、提高工作區空氣品質

    由于回風口設于吊頂、天花上，下送上回的氣流組織形式，有利于從使用空間中排除余熱、余濕和污染物，從而保證工作區較高的換氣效率和空氣質量。

4、節能環保

    地板送風系統的能耗是傳統空調系統能耗的34％，其節能效果可以體現在如下幾個方面：

（1）靜壓箱送風系統使用較高的送風溫度，有關研究表明，在達到相同的工作區溫濕度環境時，地板送風系統比傳統空調系統的送風溫度高約4℃，這就允許在空氣較為干燥的季節，采用較高的盤管冷卻溫度和蒸發器蒸發溫度，提高了冷水機組的COP。

（2）由于地板送風系統的熱力分層特性，所以空氣的混合區只要在人員停留的區域即可。對于該系統，大部分從安裝在天花板的燈具所產生的熱量還未到達地面就被排出，提高了排風溫度，減少了總冷負荷，減小了制冷機組的容量，地板送風系統僅需處理整個空調房間顯熱得熱的64％。

（3）由于地板下送風橫截面較大，所以壓力損失較小，從而減小了空氣輸送動力，減少了風機能耗；

（4）在過渡季節，使用較高的送風溫度延長了使用室外新風的時間，減少了冷凍機的開啟時間。

（5）建筑物使用地板送風系統，雖然需要送風靜壓箱，但不需要較大的頂棚空間來容納送風管路及末端裝置，與傳統上送風全空氣空調系統相比，地板送風系統可降低5％～10％的樓層高度。

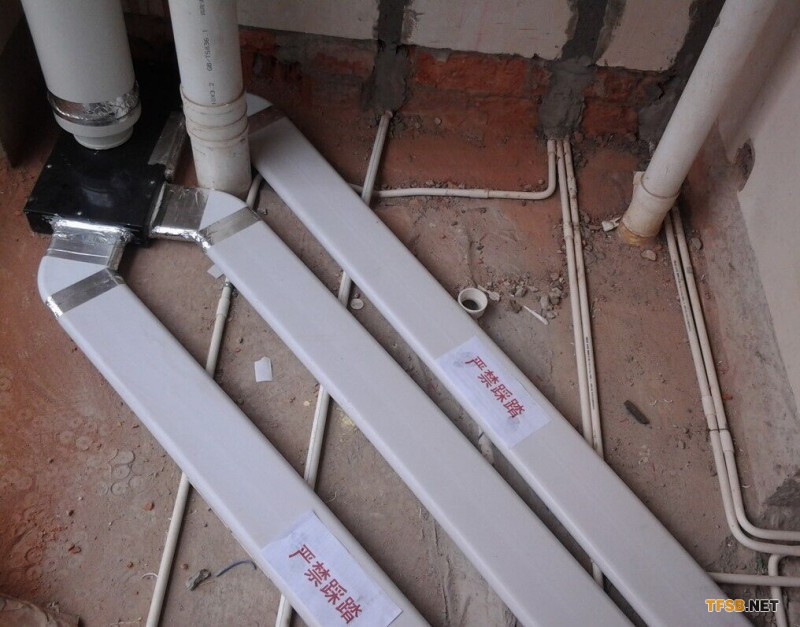

七．項目安裝地送風圖片和頂上設備的安裝
