一、工程概況
工程名稱：清風別苑
工程地址：湖南長沙天心區
別苑概況：該建筑共三層，地下一層，總面積957平方米
二、使用標準及規范
1、《居住建筑節能設計標準》DBJ01-602-2004
2、《住宅設計標準》(GBJ5096-1999)
3、《室內空氣質量標準》(GB/T18883-2002)
4、《公共建筑節能設計標準》(GB 50243-2002)
5、《采暖通風與空氣調節設計規范》 (GB50019-2003)
三、設計方案介紹
1、該項目施工要求嚴格、進度要求快。所以采用了地面送風方式，管道暗埋在地面墊層一下，既節省了房間得空間高度，有避免管道在吊頂上布置時所帶來的復雜施工，還節省了施工周期。
2、地面送風口在布置時均是按照：高效、潔凈的原則來布置，送風口布置在臥室、客廳等房間的地板上，并且都是處于人員活動的集中地區。保證新鮮空氣第一時間高效地送給人們潔凈的空氣。
3、排風口均是布置在吊頂上，通過集中回收室內污濁空氣，來改善室內空氣品質，并形成合理的氣流組織路徑。排風風速設計較高：4-6米/秒左右。
4、本項目內沒有特殊房間，也沒有產生危險氣體（CO）的燃?xì)夂推囋O(shè)備。
5、居住人員沒有老人和敏感人員，不養寵物，沒有吸煙人群，很少使用噴霧殺蟲劑，沒有影響空氣質量的特殊生活習慣（如燃香等）。
6、將進行環保裝修，配合環保評估裝修材料、家具和家居用品。
四、設計過程
（一）項目設計參數
（二）通風換氣量
1、本項目人均使用面積大于30㎡，按相應規范，最小換氣次數為0.5h-1
2、按環保裝修進行評估，取換氣次數0.7h-1
五、地送風概念
地送風方式能形成理想的氣流組織路徑。上送下排式空氣置換系統效果不理想；下送上排式空氣置換系統效果理想，下送上排式空氣置換系統在室內所形成的新風潮。
六、地送和頂送的方式比較
傳統空氣置換系統的送風方式都是采用頂送風方式，這樣的送風方式存在諸多弊端，比如管徑大，在國內建筑結構的特點下需要穿梁洞，在建筑上開風管孔洞，將破壞建筑受力結構。同時還要降低室內吊頂壓縮生活空間高度等。
針對傳統空氣置換系統送風方式弊端，提出了地板送風創新技術，解決了管道過梁、占用層高等問題，同時大大改善了氣流組織路徑。
送風扁管鋪設于地面，把室外新鮮空氣經編平通風管送到室內需要新鮮空氣的各生活區域，如臥室、客廳、書房、餐廳等。由于扁管道完全鋪設于地面，因此避免了梁上開孔的問題。30mm的扁管，鋪設在地板龍骨空間內，不占用層高凈空間，對層高沒有影響；同時地板鋪設后，即完成了風管覆蓋，又節省了大量裝飾風管的材料。

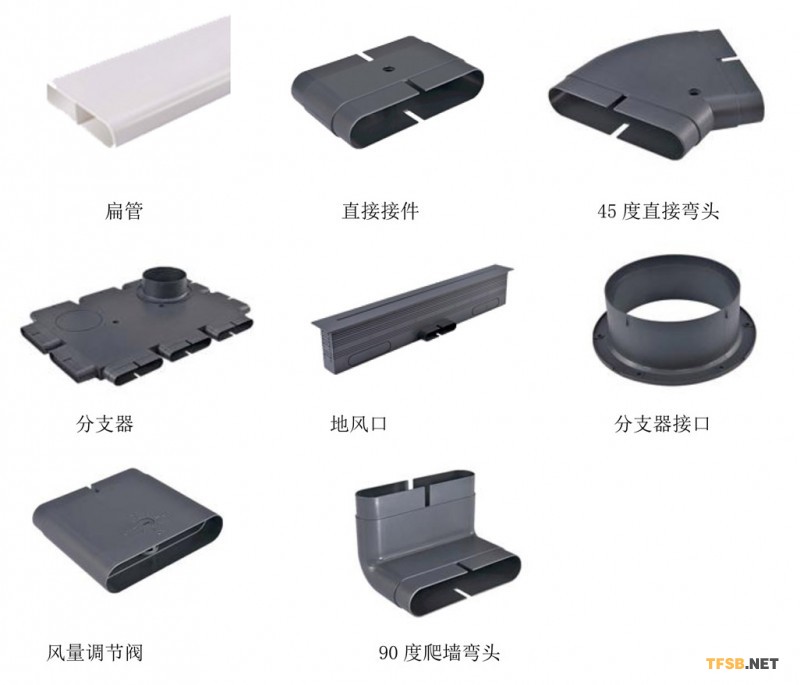

七、地送風配件
八、地送風安裝示意圖
（一）地送風口安裝示意圖
（二）遞送風模式示意圖

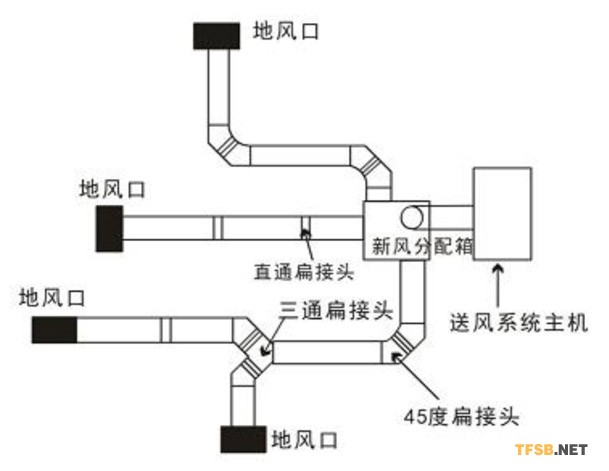

（三）扁管系統示意圖
