一、 新風系統(裝置)有產品標準
GB 50243-2016 通風與空調工程施工質量驗收規范
GB 50738-2017 通風與空調工程施工規范
GB/T 34012-2017 通風系統用空氣凈化裝置
GB/T 21087-2020 熱回收新風機組
CQC 6401-2017 家用和類似用途新風系統(裝置)技術規范
CQC 64-439141-2017 家用和類似用途新風系統(裝置)安全、性能、節能認證實施規則

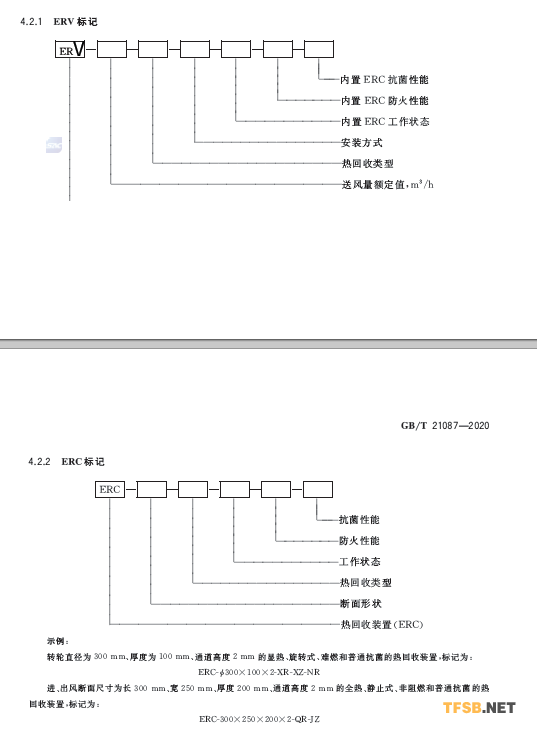

二、 新風系統(裝置)的命名方式

三、 選購凈化器的關鍵指標
1、風量
新風系統在額定機外靜壓下,風量實測值應不小于標稱值的95%。
2、凈化效率
初始狀態下,新風系統額定風量時對空氣污染物的凈化效率應符合表1的規定,且實測值應不小于標稱值的95%。
表1新風系統額定風量下各種空氣污染物的凈化效率(單位:%)
|
類型 |
凈化效率等級 |
凈化效率 |
|
顆粒物型 |
高效級 |
EPM2.5>95 |
|
合格級 |
75< EPM2.5≤95 |
|
|
氣態污染物型 |
高效級 |
EQ>60 |
|
合格級 |
40<EQ≤60 |
|
|
微生物型 |
高效級 |
EW>95 |
|
合格級 |
75< EW≤95 |
|
|
備注:1. 顆粒物的凈化效率以PM2.5作為表征物; 2. 對于復合型新風系統,滿足顆粒物型、氣態污染物型和微生物型中任意兩類即可評價,同時按不同作用對象分別標定等級。 |
||
3、噪聲
新風系統的噪聲實測值應不大于(標稱值+1dB(A))。
4、單位風量耗功率
是指新風系統在額定風量下,輸送單位風量所消耗的功率。節能型新風系統單位風量耗功率應≤0.20W•h)/m3。
5、交換效率
帶有能量回收功能段的新風系統實測交換效率應滿足下表要求:
表3交換效率
|
等級 |
類型 |
交換效率(%) |
|
|
制冷 |
制熱 |
||
|
合格級 |
全熱型(焓交換效率) |
>55 |
>60 |
|
顯熱型(溫度交換效率) |
>65 |
>70 |
|
|
節能級 |
全熱型(焓交換效率) |
>60 |
>65 |
|
顯熱型(溫度交換效率) |
>65 |
>70 |
|
6、有效換氣率
帶有能量回收功能段的新風系統實測有效換氣率應不小于90%
四、 主要的產品種類與優缺點
按送風方式分類:
1、單向流新風系統

原理:單向流系統是基于機械式通風系統三大原則的中央機械式排風與自然進風結合而形成的多元化通風系統,由風機、進風口、排風口及各種管道和接頭組成的。安裝在吊頂內的風機通過管道與一系列的排風口相連,風機啟動,室內混濁的空氣經安裝在室內的吸風口通過風機排出室外,在室內形成幾個有效的負壓區,室內空氣持續不斷的向負壓區流動并排出室外,室外新鮮空氣由安裝在窗框上方(窗框與墻體之間)的進風口不斷的向室內補充,從而一直呼吸到高品質的新鮮空氣。
優點:結構簡單
缺點:對流性較差
2、雙向流新風系統

原理:雙向流新風系統是基于機械式通風系統三大原則的中央機械式送、排風系統,并且是對單向流新風系統有效的補充。在雙向流系統的設計中排風主機與室內排風口的位置與單向流分布基本一致,不同的是雙向流系統中的新風是由新風主機送入。新風主機通過管道與室內的空氣分布器相連接,新風主機不斷的把室外新風通過管道送入室內,以滿足人們?nèi)粘I钏栊迈r、有質量的空氣。排風口與新風口都帶有風量調節閥,通過主機的動力排與送來實現室內通風換氣。
優點:通風換氣效果好,多數帶有熱交換系統,溫度適宜,實現節能
缺點:安裝復雜,需要鋪設管道,成本較高
3、地送風系統

原理:由于二氧化碳比空氣重,因此越接近地面含氧量越低,從節能方面來考慮,將新風系統安裝在地面會得到更好的通風效果。從地板或墻底部送風口或上送風口所送冷風在地板表面上擴散開來,形成有組織的氣流組織;并且在熱源周圍形成浮力尾流帶走熱量。由于風速較低,氣流組織紊動平緩,沒有大的渦流,因而室內工作區空氣溫度在水平方向上比較一致,而在垂直方向上分層,層高越大,這種現象越明顯。由熱源產生向上的尾流不僅可以帶走熱負荷,也將污濁的空氣從工作區帶到室內上方,由設在頂部的排風口排出。底部風口送出的新風,余熱及污染物在浮力及氣流組織的驅動力作用下向上運動,所以地送風新風系統能在室內工作區提供良好的空氣品質。
地送風雖然有一定的優點,但也有其一定的適用條件。一般適用于污染源與發熱源相關的場所,且層高不低于2.5m,此時污濁空氣才易于被浮力尾流帶走;對房間的設計冷負荷也有一個上限,研究表明,如果有足夠的空間來大型送風散流裝置的話,房間冷負荷可達120w/㎡,房間冷負荷過大,置換通風的動力能耗將顯著加大,經濟性下降;另外地送風裝置占地、占空間的矛盾也更為突出。
優點:更好促進二氧化碳排出
缺點:安裝復雜,占層高,清洗管路較困難
五、選購產品考慮因素
1、風量
新風產品提供的新鮮空氣量要與使用房間、人群數量相匹配,一般按照30m³/人/h來選擇對應的風量。這樣才能有很好的效果。
2、個人需求
目前,市場上的新風產品五花八門,安裝方式、凈化效果都不一樣,所以消費者要根據自身的經濟狀況、想達到的新風效果等來選擇合適的新風產品。比如,單向流和管道式新風系統安裝較為簡單,但是對所引入的新風凈化過濾效果差,或者不具有凈化過濾功能,新風的品質較一般。全熱回收式新風系統施工較為復雜,需要墻體打孔,室內走管等,本身造價高,但是具有很好的凈化過濾功能,新風品質高,并且全熱交換式新風系統還能對室外排除室內的空氣進行熱量的回收,降低室內的溫度損耗,節省冷暖氣的用度。一般,假如是室內局部送風則選用管道式新風,假如是全屋送風則選用單向流新風系統和全熱回收新風系統。
3、注意性能指標和認證標志
對于新風系統的產品的性能要求,目前還沒有國家標準出臺,只有CQC根據中國國情推出的“家用和類似用途新風系統(裝置)技術規范”,對新風產品的性能指標、能耗指標提出了要求。比如,對于不同污染物的凈化效率中,將產品凈化效率分為合格級和高效級,消費者盡量選擇高效級凈化產品。另外新風產品基本屬于常開狀態,所以要考慮能耗問題,對于能效指標也提出了合格級與節能級的劃分,達到節能級的產品會加貼節字標志。所以消費者選購時可以認準CQC和節能標志。
4、選擇人性化產品
除了技術指標外,還應考慮產品設計是否人性化,噪音的大小和操作是否簡單便捷。部分專業新風產品提供智能實時監控溫度和濕度、自動模式、智能定時、濾網更新智能提示等,還有智能童鎖設計、智能斷電功能,非常人性化。
