潤滑
滾動軸承需要潤滑。潤滑劑有三個好處:
a. 減少因?yàn)椴焕硐氲霓D(zhuǎn)動或者滑動產生的磨損。
b. 通過油膜效應增大載荷。
c. 從接觸區域傳導走熱量。
潤滑劑的選擇對軸承的有效運行至關重要。主要的選擇有油和油脂。
油不是被儲藏在軸承里。因此,儲油室中的油被用來不斷地補充油潤滑軸承中的油。這意味著油潤滑的軸承通??梢猿惺芨嗟奈廴?,相比脂潤滑油潤滑的運行溫度也更低。為了改善軸承周?chē)挠脱h(huán),一些軸承會設計有甩油環。這是一個安裝在軸上并隨軸一起旋轉的圓環。它從儲油室中把油收集過來,并將其轉移到安裝軸承位置的軸上,再轉移到軸承上。大多數的滾動軸承依靠滾動體和保持架來在軸承周?chē)斔陀汀?/div>
還可以在軸承油箱內可安裝冷卻盤管,以冷卻油,延長軸承壽命。有加油站的時候,也可以有一個帶冷卻或過濾裝置的外部油箱,來延長軸承的壽命。對于風機來說,在回流管路中通常有一個溢流閘門。油被泵入軸承并流過閘門。這意味著如果油泵發生故障,軸承內的油不會倒流損失。

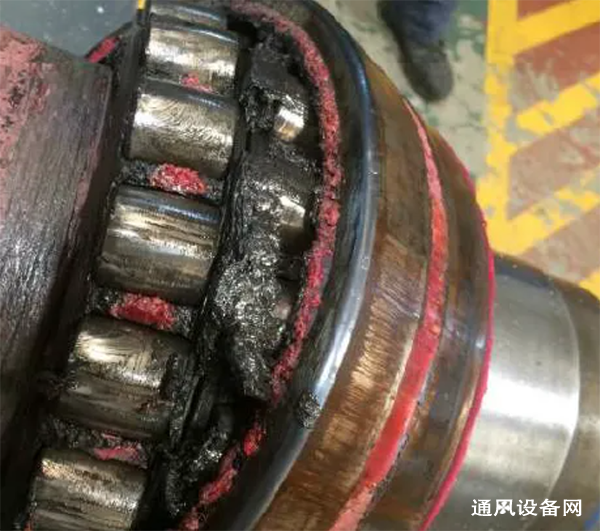

球面滾子軸承-潤滑脂因?yàn)槟p變黑
雖然油潤滑有很多優點,但是它也有一個主要的缺點。當軸封失效,油從軸封處泄漏時,油很難保留在軸承內。在某種程度上,這是由軸旋轉導致的風阻引起的。油蒸發的風阻會增大軸承箱內部的壓力。通過使用復雜的軸封,包括一系列的迷宮結構和o 形圈,可以將軸封泄漏降至最低。此外,通過軸承箱上的排氣口也會有油的損失,該排氣口用于減小風阻和油蒸發產生的壓力對軸封的影響。隨著現代環境的要求,這種油損失的影響必須被考慮。Halifax Fan 一直與一個鋼鐵制造商合作將油潤滑滾動軸承更換為脂潤滑滾動軸承,因?yàn)樵撝圃焐堂恐苄枰褂脦准觼龅挠?,?lái)保持軸承油位在一個可接受的水平。在一些設施中,也建議不使用油潤滑,因?yàn)槭捅灰暈榛馂?zāi)隱患。
風機軸承滾動體的主要潤滑方式是脂潤滑。如果軸承內充滿了潤滑脂,軸承會變得太熱。然而,當風機運行時,軸承可能有10%的空間充滿了油脂。為了確保軸承表面完全涂滿潤滑脂,它們最初會被填充好潤滑脂,并且兩側會填充兩側空間的25%至50%的潤滑脂。當軸承最初運行時,它會由于過多的潤滑脂而運行發熱。過多的油脂將被移出軸承,但只有當有多余的空間潤滑脂可以去。
整體軸承單元在軸承之間有一個大的空腔可以裝潤滑脂。因此,沒有必要去清空軸承里舊的潤滑脂。對于其他軸承座,需要去除舊的油脂,通常每隔幾年一次。對于較大的電機,有一個排油口,加油的時候舊的油脂便從排油口被排出。由于額外的潤滑脂被從腔內推入軸承,在重新潤滑脂后,軸承溫度通常會升高幾個小時。
潤滑劑過早失效常見的原因是環境影響。水的污染會導致油或潤滑脂的稠度發生明顯的變化。通常,油脂會因?yàn)樗奈廴径兊酶?。靜電放電經常被認為是軸承損壞的主要原因。然而,在較弱的電弧水平的時候,潤滑脂就會產生局部積碳,導致快速老化。在不到6 個月的時間里,油脂已經失效。使用彈性體聯軸器可以防止電弧和因?yàn)橛椭焖倮匣瘜?dǎo)致的油脂頻繁補償。
軸承溫度首先失效的部分是潤滑油,大多數潤滑脂在120℃以上變成液體。通常,軸承的運行溫度不允許超過90?C,否則會有溫度瞬變導致故障的風險。對于脂潤滑,更換潤滑劑沒有冷卻效果。這意味著需要外部冷卻(要么冷卻軸承座,要么使用冷卻風扇將熱量從軸上帶走)。與油潤滑相比,潤滑脂的粘度通常較高,這意味著脂潤滑的軸承的設計需要更多的關注冷卻。
對于油和潤滑脂,必須考慮兼容性,因?yàn)橛袌?bào)告顯示潤滑脂由于與另一種不相容的混合會變硬。因此,確保使用兼容的潤滑脂很重要。Halifax Fan使用復合鋰基潤滑脂,在大多數應用中可以與礦物油或合成油一起使用,但也可以根據應用情況使用其他材料。一些終端用戶會盡量減少現場使用的潤滑脂種類,或者有一個首選的供應商。如果是這種情況,他們需要讓風機制造商知道,以便軸承可以重新注上符合他們要求的潤滑脂。
振動
滾動軸承不是剛性的。軸承越小,承載越少,其剛度就越小。有計算軸承剛度的標準公式將這些因素考慮在內。這些公式給出的剛度是載荷方向上的剛度。對于定位軸承,這也往往是垂直于載荷方向的剛度,但對于非定位軸承,垂直于載荷方向的剛度約為載荷方向剛度的33%。如果軸承是剛性的,風機會由于轉子的自然頻率意外接近于運行頻率而產生振動問題。
常見的振動問題是由于軸承輕負荷而打滑。軸的振動像跳繩一樣旋轉。向前旋轉是由于不平衡而引起的,發生在軸旋轉的方向上。反向旋轉由打滑驅動,并向與軸旋轉相反的方向移動。通常情況下,由于反旋旋轉只是由于不平衡而受到弱激勵,所以不考慮反旋轉,反向旋轉可以接近于運行速度。當軸承過度滑動時,這就成為一個問題,并可能導致在運行速度下很高的振動。當這種情況發生時,解決方案通常是更換一個可以承受輕負荷而不打滑的軸承。例如,球面滾子軸承可以改為自調心球軸承。

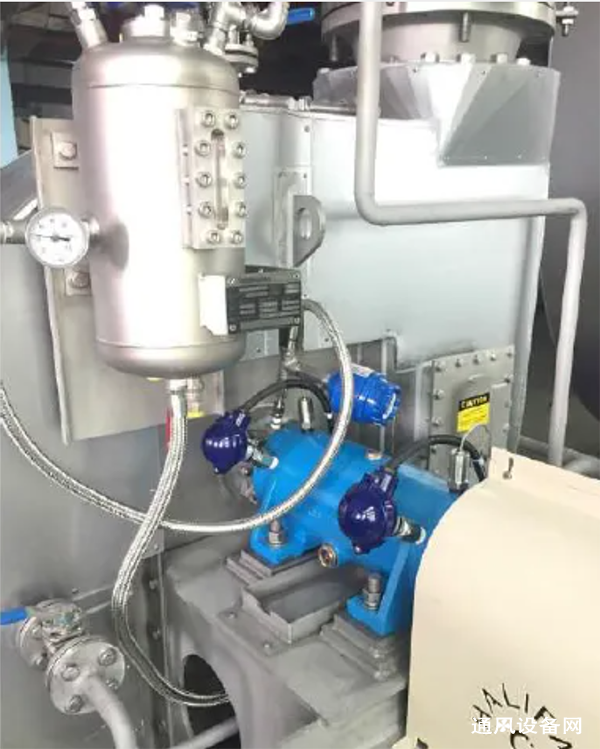

ATEX 風機-機械密封,帶溫度和振動傳感器的軸承座
當軸承因打滑而出現熱循環時,如果反向旋轉的固有頻率接近于運行速度,也會出現振動循環。這產生了一個旋轉振動疊加在因?yàn)椴黄胶舛a(chǎn)生的振動上。實際上,在平衡圖上有一個偏置圓,圓心是不平衡的效果。圓的大小表明了打滑的影響程度。由于這是一個打滑的熱現象,循環可以持續30 分鐘到1 小時。
軸承的故障并不總是導致高振動。有一些大型風機的軸承嚴重剝落,大約50%的軸承軌道損壞,但是振動水平小于5 毫米/秒。這導致了通過高頻振動測量來檢測軸承故障的興起。在20 世紀80 年代,使用單個值的沖擊脈沖監測被用作檢測軸承故障的一種方法。然而,由于隨著運行良好的軸承被發現運行噪音越來越大,好的軸承也被判定為失效,這種測量方法就過時了。這是由于用戶沒有通過查看檢測值隨著時間變化的趨勢來檢測軸承是否惡化。最近,加速度包絡法來評估軸承狀況已越來越受歡迎。這是一種現代的類似于沖擊脈沖監測的方法,它使用更復雜的方法來生成單個數字。像沖擊脈沖監測一樣,它很難區分噪聲大,但是可以接受的軸承和開始失效的軸承是基于孤立的讀數來判定的。哈利法克斯風機已經遇到許多終端用戶,這種方法把良好的軸承判定為失效。對于加速度包絡,就像對于低值讀數的沖擊脈沖監測一樣,有必要隨時間趨勢值,以評估軸承是否正在失效。
總結
滾動軸承是風機使用的主要軸承類型。各種類型的軸承都有自身的優缺點,但只要設計和維護得當,風機就可以平穩地運轉。
風機行業應用特點為連續、高速運行、軸承易發熱、同時對軸承的噪音有極嚴格的要求。針對風機行業的運行要求,豫西3Y軸承采用特殊設計,開發出了風機專用軸承系列。既滿足了風機行業對軸承的噪音要求,同時也極大地提高了軸承在風機上的使用壽命,并可根據客戶特殊要求,生產耐高溫,高精度軸承。
風機主要故障機原因(軸承溫升過高、噪音)
軸與滾動軸承安裝歪斜、前后兩軸承不同心;
軸承游隙過小,安裝后沒有游隙;
軸承箱劇烈振動;
潤滑劑質量不良,含有雜質、灰塵、污垢或填充量不足;
軸承箱蓋、座聯接螺栓的緊力過大或過小;
軸承加熱過程中,退磁不干凈或有油污;
軸承滾子表面和內圈滾道表面有磕碰傷。
