人一生中在室內所處時間占比80%，傳統空調只進行房間空氣內循環，導致室內二氧化碳濃度增高等不利于健康的因素，無法滿足人們對潔凈空氣的需求。新風空調通過引入過濾后的室外空氣解決了這一問題，但由于管道進風和離心風機的高轉速，產生了顯著的噪音問題。

現有技術中已有一些降噪方法和裝置，如專利CN111473507B提出的通過發出與噪聲頻率相反的降噪音頻波形來減弱噪聲，專利CN212618746U提出的優化新風通道的降噪結構，以及專利CN111536681B提出的在空調器管道中建立主動降噪裝置。然而，這些方法大多只能針對管道噪音進行降噪處理，對流噴射噪音及風機旋轉噪音并沒有有效的降噪方式。

針對上述問題，格力公司提出了一種新風降噪裝置及控制方法，旨在解決現有技術中高速氣流沿新風管道進入進風腔產生的噴射噪音、管道噪音以及離心風機旋轉噪音難以降低的問題。該項技術于2024年12月6日獲得專利授權（CN115013959B）。

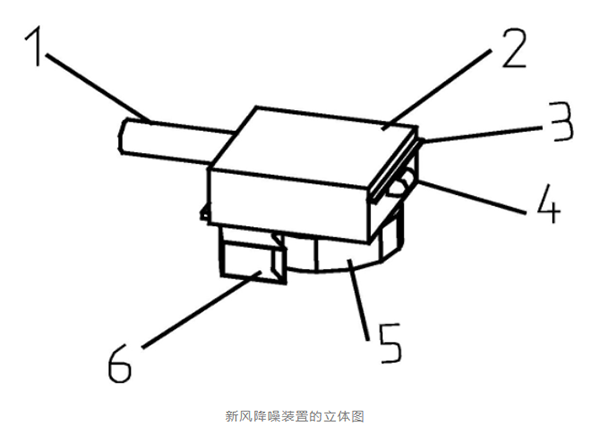

1.新風降噪裝置的結構

（1）殼體#2: 具有中空空腔，內壁上設置有蜂窩結構#9，聲波能與蜂窩結構接觸以減小聲波。

（2）擋板#3: 設置在蜂窩結構上，能夠阻擋蜂窩結構與聲波的接觸面積，并能在中空空腔內運動以調節接觸面積。

（3）進風管#1和蝸殼#5: 進風管將新風送入中空空腔，蝸殼內設置有離心風機#8，將新風吸入蝸殼并通過出風口排出。

（4）過濾網#7: 設置在中空空腔與蝸殼的連接處，用于過濾空氣中的雜質。

2.控制方法

（1）檢測步驟: 檢測離心風機的實時轉速N。

（2）判斷步驟: 判斷離心風機的實時轉速N與第一預設轉速N1、第二預設轉速N2之間的關系，確定殼體內部的噪音類型。

當N≤N1時，殼體內部為噴射噪音。

當N1<N<N2時，殼體內部為管道噪音。

當N2≤N時，殼體內部為離心風機旋轉噪音。

（3）控制步驟: 根據噪音類型，控制擋板運動，調節蜂窩結構與聲波接觸的面積。

當殼體內為噴射噪音或管道噪音時，控制擋板運動，使蜂窩結構至少部分面積與聲波接觸。

當殼體內為離心風機旋轉噪音時，控制擋板運動，使蜂窩結構的全部面積與聲波接觸。

具體調節方式包括：當殼體內為噴射噪音時，控制擋板運動，使三分之一蜂窩結構的面積與聲波接觸；當殼體內為管道噪音時，控制擋板運動，使三分之二蜂窩結構的面積與聲波接觸。

本發明通過以下實驗設計來驗證其有效性：

（1）裝置搭建: 搭建包含新風降噪裝置的空調器，確保進風管、蝸殼、離心風機、過濾網和蜂窩結構等部件的正確安裝和連接。

（2）參數配置: 設置離心風機的轉速范圍，并定義第一預設轉速N1和第二預設轉速N2（如N1=1800rpm，N2=2300rpm）。

（3）噪音檢測: 在不同轉速下，使用噪音檢測儀器測量殼體內部的噪音水平。

（4）擋板調節: 根據實時轉速，控制擋板的運動，調節蜂窩結構與聲波的接觸面積。

（5）數據記錄: 記錄不同轉速和擋板位置下的噪音水平，分析降噪效果。

實驗結果表明，本發明的新風降噪裝置在不同噪音類型下均能有效降低噪音：

（1）噴射噪音: 當離心風機轉速較低（N≤N1）時，主要噪音源為噴射噪音。通過控制擋板運動，使三分之一蜂窩結構的面積與聲波接觸，噪音值能夠降低20%。

（2）管道噪音: 當離心風機轉速處于中等范圍（N1<N<N2）時，主要噪音源為管道噪音。通過控制擋板運動，使三分之二蜂窩結構的面積與聲波接觸，進一步降低噪音。

（3）離心風機旋轉噪音: 當離心風機轉速較高（N2≤N）時，主要噪音源為離心風機旋轉噪音。通過控制擋板運動，使蜂窩結構的全部面積與聲波接觸，達到最佳降噪效果。

格力的這項發明提供了一種新風降噪裝置及控制方法和空調器，通過設置蜂窩結構和可調節擋板，利用阻式降噪技術，有效降低不同噪音類型下的噪音水平。實驗結果顯示，噪聲值能夠降低20%，可克服現有技術中高速氣流沿新風管道進入進風腔產生的噴射噪音難以降低的缺陷。該發明具有較高的實用價值，能夠在保證新風量的同時，改善室內噪音環境。
