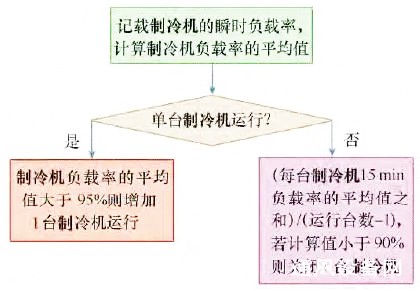

對冷水機組實施群控優化控制，可以節約能源，在滿足末端負荷的基礎上減少制冷機的運行數量，并且可以對制冷機的使用時間進行優化控制。上位機通過與冷水機組實時通信獲得冷水機組的負載率、運行狀態等參數，根據單臺制冷機的負載率或多臺制冷機的平均負載率來控制冷水機組起動或停止的臺數，根據每臺冷水機組的總運行時間決定優先關閉或是優先起動幾號冷機。冷水機組群控策略流程圖如圖2所示。

圖2 冷水機組群控策略圖

冷水機組最高的COP一般不出現在滿負荷時，而是出現在部分負荷時。制冷機的出水溫度設定值對COP 有著重要的影響。提高制冷機的出水溫度(即冷凍水出水溫度)可以提高COP的值，二者基本呈線性關系。冷凍水出水溫度每升高1℃，COP 提高2%～4%。因此在滿足工藝要求的基礎上盡量提高冷機出水溫度可達到節能的目的。但是為了滿足末端機組對環境的要求，通常應設定冷機出水溫度的上下限，這個限值可根據冷機長期運行的結果獲得。

在變流量系統中，隨著冷凍水溫度的變化，水泵能耗與制冷機能耗在一定程度上相互影響。

冷機與冷凍水泵的能耗關系如圖3所示。由圖3可以看出，制冷機的能耗隨著冷凍水溫度的提高線性降低。同時，由于需要較大的流量來滿足末端的需求，水泵能耗會隨之非線性上升。冷機與水泵能耗之和先下降到最低點然后上升。因此，在某一部分負荷下，會存在一個最佳冷凍水供水溫度，使冷機和水泵的能耗之和最小。

圖3 冷機與冷凍水泵的能耗關系

采用冷凍站的綜合節能優化控制策略，該策略融合了變流量與變水溫的雙重調節機制。我們?cè)O(shè)定了一個優化性能指標，即最小化冷凍泵與制冷機運行功率的總和。在此基礎上，我們根據冷凍水泵頻率的動態變化，精確計算出制冷機最佳的冷凍水出水溫度。在確保末端負荷需求得到滿足且設備安全運行的前提下，通過適度提升冷凍水的出水溫度，我們可以有效提高制冷機的能效比（COP），從而實現制冷機的節能目標。

這一控制策略巧妙地結合了變流量與變水溫控制的優點，全面考慮了制冷機與冷凍水泵的能耗情況。它旨在通過優化冷凍水泵的頻率和制冷機的冷凍水出水溫度，實現兩者運行功率總和的最小化。這一策略在保障末端負荷冷量需求的同時，顯著降低了制冷站的功率損耗，進而達到了制冷站節能優化運行的目的。

結語

中央空調系統的制冷站主要包括制冷機組、冷卻水泵、冷凍水泵以及冷卻塔等關鍵設備。由于空調冷負荷隨外部條件的變化而波動，且空調系統滿負荷運行的時間僅占總體運行時間的15%至20%，因此制冷機組往往長時間處于低負荷運行狀態，難以保持高效率工作。影響空調系統能耗的主要因素包括制冷機的性能、冷凍水的流量以及供回水溫差，而水泵和風機的能耗則主要受輸送流量和輸送阻力的影響。因此，對空調冷負荷變化規律、制冷機組部分負荷性能、制冷機組選配方案以及制冷站運行模式優化的研究日益受到研究人員的關注。

本文概述了幾種中央空調制冷站常用的控制方法。鑒于系統大部分時間處于部分負荷運行狀態，傳統的控制方法往往導致制冷站運行效率低下。在變水溫控制策略中，我們根據氣象條件和空調負荷的變化，設定合理的供水溫度，并在部分負荷時段采用不同的制冷機組出水溫度，實現制冷機的分階段變水溫運行。這一策略能夠提升制冷機的運行效率，降低能耗，從而實現節能目標。

在中央空調冷凍水變流量控制技術方面，我們基于負荷預測對冷凍水流量進行動態控制。首先，對空調負荷進行預測，以推斷出空調系統未來的負荷需求。然后，采用模糊控制技術對冷凍水泵進行預測優化控制，提前調節冷凍水流量，確保系統提供的冷量與負荷需求相匹配，從而最大限度地減少偏差。

冷水機組群控策略則根據單臺制冷機的負載率或多臺制冷機的平均負載率來控制冷水機組的運行臺數。同時，結合溫差控制與末端空調機組水閥開度的控制，可以避免僅采用溫差控制可能導致的冷凍水泵頻繁啟動問題，從而實現更好的控制效果。綜上所述，采用冷凍站的綜合節能優化控制策略，將變流量與變水溫控制相結合，充分發揮了兩種控制方法的優勢，實現了制冷站節能優化運行的良好效果。
