流體在離心風機中獲得能量的過程，就是在葉輪作用下流體本身速度大小和方向變化的過程，這些工作主要在葉輪內完成，因此風機的葉輪對風機的性能起著至關重要的作用，直接決定了性能的高低、效率的大小。

離心風機中流體在葉輪中的運動和速度三角形是理解其工作原理的關鍵，也是風機設計的基礎。

1. 流體在葉輪中的運動

流體進入葉輪后，主要經歷以下運動：

軸向進入：流體沿軸向進入葉輪，所有離心風機的氣流都是沿著風機的軸向進入葉輪。

徑向流出：在葉輪旋轉作用下，流體被加速并沿徑向流出。

旋轉運動：葉輪旋轉帶動流體旋轉，形成復雜的流動。

因此，流體在離心風機葉輪中的流動是三維方向的，即軸向、徑向、圓周方向，如下圖所示：

2. 速度三角形

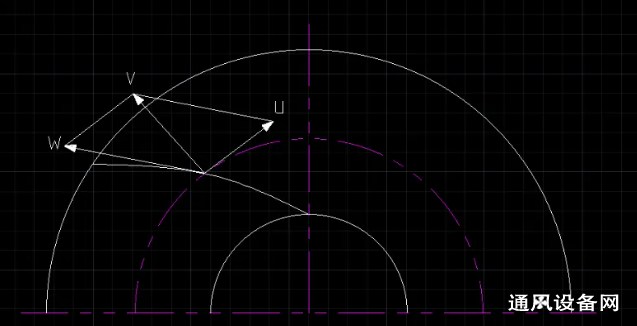

按照上面介紹的流體的運動是三個方向的，既有圓周運動，又有相對運動，可以采用速度三角形來表示，速度三角形用于描述流體在葉輪中的速度變化，主要包括三個速度分量：

絕對速度 (V)：流體相對于靜止坐標系的速度，即流體相對于蝸殼的絕對運動。

相對速度 (W)：流體相對于旋轉葉輪的速度。

圓周速度 (U)：葉輪圓周上某點的線速度。

絕對速度V等于相對速度W與圓周速度U的矢量和，即：

V=W+U

對于離心風機葉輪內的任意位置，都可以畫出上述的速度三角形。

對于風機入口，速度三角形用下標1來表示，即V?、W₁、U₁。對于風機出口，速度三角形用下標2來表示，即V₂、W₂、U₂。

3. 速度三角形的應用

速度三角形用于分析流體在葉輪中的能量轉換，可以用來幫助計算：

理論揚程：通過歐拉方程計算。

效率：評估能量損失。

設計優化：改進葉輪幾何形狀以提高性能。

歐拉方程：

通過速度三角形，并假定流體為理想流體，流體在流道內處于穩定狀態，可以推導出歐拉方程，歐拉方程描述了流體通過葉輪時的能量變化：

其中：
