武漢和記黃埔花樓街商業及住宅項目的業主對施工要求嚴格。在BIM應用實施中，花樓街項目機房BIM深化設計最具代表性。負二層地下室機房空間本身狹小、設備多，包含有建筑、結構、給排水與消防工程、電氣、通風工程等專業內容，管線復雜、施工工期緊。該區域應用MagiCAD軟件進行二次深化設計，實現施工過程的優化。


        在完成花樓街項目各專業系統圖和方案二次設計、一次深化后，設計人員使用MagiCAD軟件繪制出管道三維模型圖，輕松實現碰撞檢測、管線綜合、自動生成并更新剖面圖，有效指導現場施工。另外，通過MagiCAD軟件區域材料清單功能，加快了物資流動性，實現“零庫存”，大大強化工程成本控制。

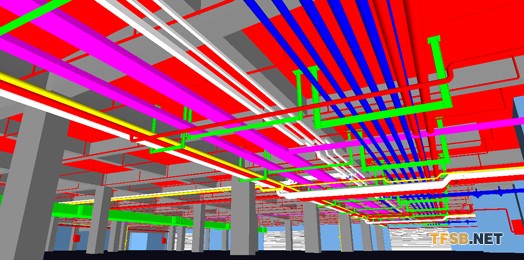

花樓街項目負二層機電安裝專業綜合模型圖

        在項目綜合深化過程中，將機房?jī)?nèi)管道密集的地方，調整其高度于同一平面，對于一些如DN500以上的大管道，現場施工一般較困難。通過MagiCAD軟件的功能，在BIM模型中確定其長度、彎頭大小、接頭處坡度等信息，可以提前在工廠預制式方式預定。



        綜合各專業及系統，對比發現，通過MagiCAD 軟件深化設計，整個花樓街項目負二層地下室機電安裝工程共節省金額385180元，合計節省項目成本41.655萬，占總成本的2.57%。對于施工企業而言，采用BIM 技術除了降低施工難度外，還可以有效地節省成本，提高經濟效益，提升施工競爭力。
