產品概述：

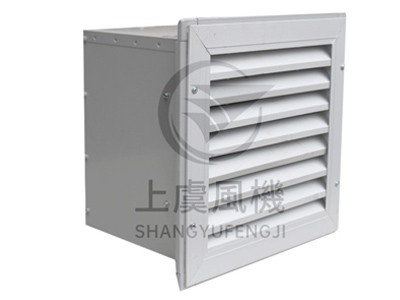

XBDZ型壁式軸流風機葉輪采用寬葉片大弦長、空間扭曲、傾斜式葉形，可在低速時達到所需風量、風壓降低風機噪聲，風機機殼外層方形，內層為圓形，可進一步降低風機噪聲。風機安裝于墻體內，靠墻側裝有鋁合金防雨百葉，可以防止室外雨水和自然風向室內倒灌。
按直徑分為250~700mm共10個規格，每一規格風機葉片數都為4片，風量600～15000 m3/h，風壓40～170Pa。
風機根據使用環境不同要求，風機可制成XBDZ型防爆軸流風機，可適用于非腐蝕的含有易燃、易爆氣體的場所，防爆等級為EXdⅡBT4。
產品參數：
風量范圍：400～29 000 m3/h 全壓范圍：40～300 Pa 驅動形式：直連
安裝形式：座裝，吊裝，管道安裝 風機材質：可選：碳鋼，不銹鋼，合金鋼
用途：廠房邊墻排風、防爆排風
工作條件：
工作溫度：-20~+45℃； 濕度：小于99%；
介質條件：
● 常規型：非腐蝕、非易燃、易爆氣體（含塵量不超過100mg/m3 ）；
● 防爆型：非腐蝕含有易燃、易爆氣體（含塵量不超過100mg/m3 ）。
工作電源：三相380V/50Hz（小功率風機可做成單相220V，請訂貨時注明）。
應用：
XBDZ系列低噪聲壁式軸流風機主要用于工礦企業，民用建筑、體育館、娛樂場、輕工、食品、醫藥的壁式送排風。
配置：
標準配置
● 葉輪； ● 電機； ● 機殼（方形外殼、風筒、電機支架）； ● 百葉風口。
備選件及附件（訂貨時注明是否購買）
※控制箱； ※網罩。
加工工藝：
風機葉輪：十字架為鋼制沖壓下料，液壓成形，葉片為鋁合金沖壓后液壓成形，葉片與十字架鉚接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。
風機外殼采用鍍鋅鋼板制作。
產品結構圖：

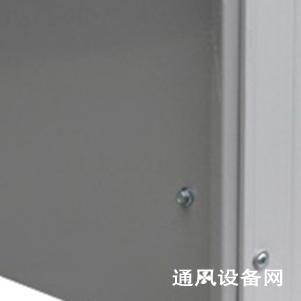

外殼：風機箱表面質量
采用優質Q235本鋼熱軋?zhí)间摪?，其特點高強制，耐腐蝕。公司擁有先進的激光切割器下料，板材表面無劃痕，外觀亮麗。板材內層涂有防腐防銹漆，外層顏色采用高級灰，兩層漆面，確保設備在室外工況下長期不生銹。

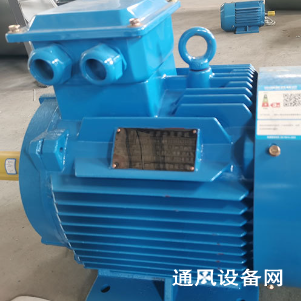

電機：
采用生產電機生產設備和檢查手續齊全的風機專用配套電機，均通過ISO9001及消防高溫3C認證和防爆認證及能效標識。電機應與風機負載緊密配合，采用B3安裝結構。電機防護等級為IP54，絕緣等級F級，溫升等級B級。電機軸承應為滾珠式免潤滑型。電機功率儲備系數應按110%取，以提升風機使用的安全性。

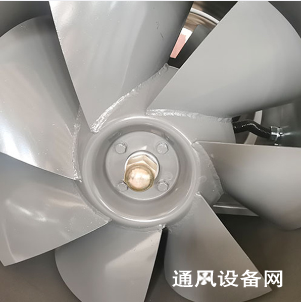

葉輪：
葉片根據空氣動力學原理，經多目標優化設計而成。輪轂采用沖壓加工成型。輪轂與葉片的聯接采用靠模定位后鉚接貨焊接，具有安裝角度正確，偏差小等優點。每個葉輪均靜，動平衡校驗。葉輪平衡達到國際標準的G2.5平衡等級。

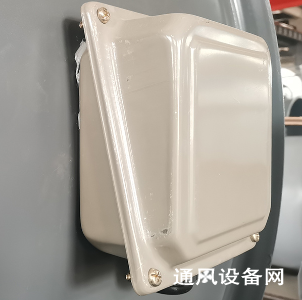

電機接線盒由于電機位于風機內部，供應商應提供將接線引至風機外部的電機接線盒，并根據消防型、防爆型、普通型等應用，分別配備正確的接線盒類型。
